3.0 Mpa Plate Type Heat Exchanger 380 Volts 200mm Kondensor

Harga Langsung Pabrik Kualitas Baik Penukar Panas Pelat Efisiensi Tinggi

Keterangan

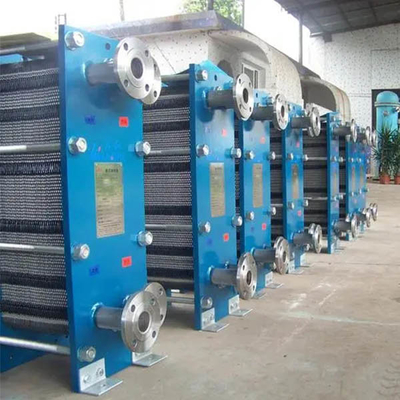

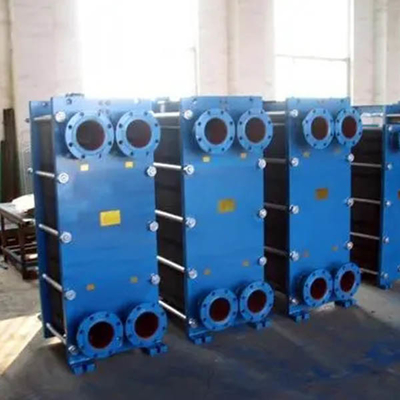

Penukar panas pelat terdiri dari pelat dan bingkai bergelombang perpindahan panas.Pelat dijepit di antara pelat pengepres tetap dan pelat pengepres bergerak dengan baut, dan banyak saluran aliran dibentuk di penukar panas, dan pelat disegel dengan karet.Ada pipa penghubung antara peralatan dan bagian luar pada pelat penekan.

Parameter

Struktur dan fungsi penukar panas pelat:

1. Ketebalan pelat tekanan umumnya ditentukan sesuai dengan kapasitas penjepitan pelat baja bergerak dan pelat penyegel.

2. Batang pemandu atas: dipasang pada pelat dan pilar pengepres tetap untuk menopang dan memposisikan pelat.

3. Batang pemandu bawah: berperan dalam memposisikan pelat dan membentuk pemosisian pelat dengan batang pemandu atas.

4. Baut penjepit: diatur secara merata di sekitar pelat kompresi untuk menjepit pelat di antara pelat kompresi tetap dan bergerak.

5. Pelat: elemen perpindahan panas umumnya terbuat dari baja tahan karat sesuai kebutuhan.Setelah pelat dikompresi, celah tertentu dicadangkan di antara mereka untuk membentuk saluran fluida.Media pertukaran panas mengalir keluar dan masuk dari pipa penghubung pada pelat penjepit dan dengan demikian memasuki saluran fluida (ganjil dan genap) antara pelat untuk pertukaran panas.

6. Gasket penyegelan memastikan saluran aliran antara pelat dan penyegelan pelat ke luar.Bahan ditentukan sesuai dengan media pertukaran panas.Ada dua segel di sekitar lubang sudut dan lubang sinyal yang terhubung dengan atmosfer untuk memastikan bahwa kedua media kerja tidak akan saling seri.
