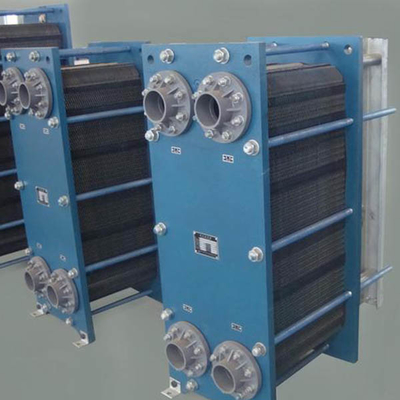

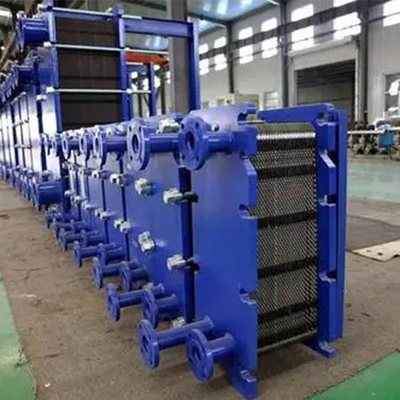

Penukar Panas Jenis Pelat Brazed Anti Korosi Serat Terkompresi

Penukar Panas Plat Brazing Berkualitas Tinggi Harga Rendah Dengan CE

Keterangan

Penukar panas pelat memiliki berbagai kombinasi jalur aliran, yang semuanya diwujudkan dengan pelat pembalik yang berbeda dan metode perakitan yang berbeda.Kombinasi jalur aliran dibagi menjadi aliran tunggal, aliran multi dan aliran campuran, harus dipilih sesuai dengan persyaratan proses.Secara umum, media dengan perbedaan suhu lebih besar dari 1,8 kali perbedaan suhu rata-rata logaritmik harus mengadopsi multi-aliran.Laju aliran antar pelat adalah 0,3-0,5m / S.Jika aliran terlalu kecil, aliran ganda atau ganda harus digunakan.

Parameter

Fitur struktural penukar panas pelat:

1. Kelompok pelat mencakup sejumlah pelat perpindahan panas, yang ditentukan sesuai dengan kebutuhan area perpindahan panas.

2. Gasket pada pelat memastikan bahwa saluran aliran disegel satu sama lain.Gasket juga menentukan arah aliran fluida di penukar panas.

3. Bingkai diikat ke pelat dengan baut pengikat.

4. Antarmuka untuk media masuk dan keluar biasanya pada pelat kompresi tetap dari penukar panas.Dalam kasus multi-saluran, port koneksi harus berada di pelat kompresi tetap.

5. Pelat yang berdekatan membentuk runner untuk media panas dan dingin.Jika kedua media memiliki jumlah saluran aliran yang sama, aliran berlawanan arah 100% dapat dicapai.
