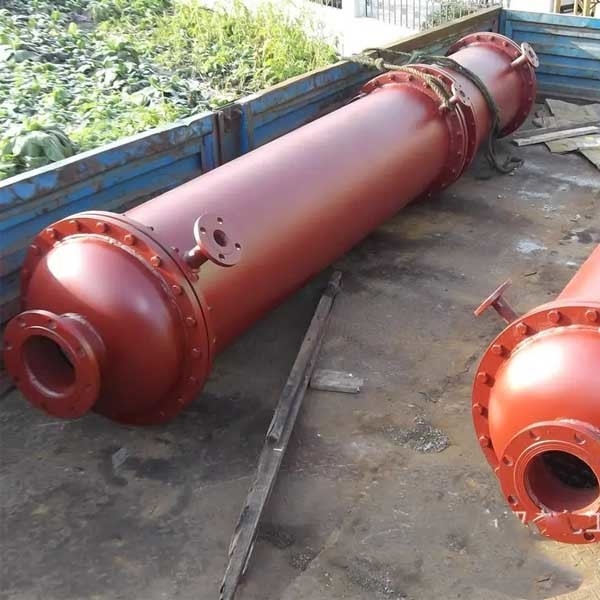

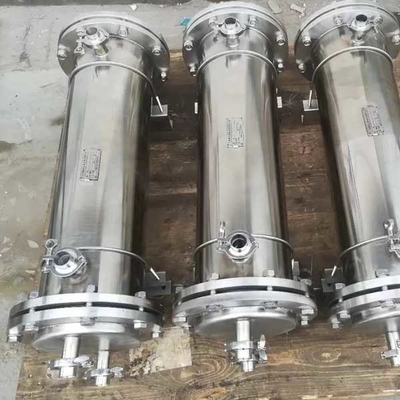

Pneumatic Shell Dan Tube Heat Exchanger Berbentuk U DN80

Harga Rendah Double Tube Sheet Heat Exchanger Dan Mesin Kondensor

Keterangan

Penukar panas tabung ganda terdiri dari tabung dalam dan luar konsentris.Cairan panas dan dingin mengalir melalui celah antara ban dalam dan rumahan, bertukar panas secara bersamaan.Pipa bagian dalam dihubungkan seri dengan pipa U, dan kedua ujung casing dihubungkan dengan pipa lurus.Penukar panas casing memiliki keunggulan struktur sederhana, area perpindahan panas cepat, pembersihan mudah, pembongkaran nyaman, laju aliran yang sesuai, dan perpindahan panas tinggi.

spesifikasi

desain

Untuk penukar panas lembaran tabung ganda, ada dua konsep desain: satu adalah bahwa penukar panas lembaran tabung ganda digunakan untuk benar-benar mencegah pencampuran media antara cangkang dan tabung, dan dirancang untuk dipasang pada rongga antara lembaran tabung dalam dan luar.Katup pembuangan digunakan untuk pengamatan dan pelepasan harian ketika lembaran tabung bagian dalam bocor, sehingga media di sisi cangkang diisolasi secara efektif oleh lembaran tabung dua lapis bagian dalam dan luar.Ini adalah alasan utama untuk mengadopsi tipe struktur lembaran tabung ganda.Yang lain berpikir bahwa penukar panas lembaran tabung ganda dapat digunakan dalam kasus di mana perbedaan tekanan menengah antara tabung dan sisi cangkang besar, dan media dirancang untuk ditambahkan ke rongga antara lembaran tabung dalam dan luar untuk mengurangi tekanan media antara tabung dan sisi shell.Perbedaan.Ini sama dengan penukar panas lembaran tabung tunggal umum, yang tidak dapat dijamin secara mutlak untuk mencegah kebocoran dari lubang lembaran tabung luar.Rongga isolasi antara lembaran tabung ganda adalah perbedaan utama dari struktur penukar panas lembaran tabung tunggal (seperti yang ditunjukkan pada gambar, rongga isolasi tidak terhubung ke sisi tabung dan sisi cangkang, dan tidak menanggung tekanan. media, tetapi menanggung beban mekanis dan panas peralatan).Memuat.

Daya dukung rongga isolasi terutama tergantung pada jarak antara lembaran tabung ganda.Ketika lembaran tabung ganda tetap dikenai uji hidrostatik sisi cangkang, mungkin ada kebocoran pada sambungan antara lembaran tabung bagian dalam dan tabung pertukaran panas.Oleh karena itu, ketika menentukan jarak antara lembaran tabung ganda, ruang minimum yang diperlukan untuk pengamatan dan deteksi kebocoran harus dipertimbangkan
