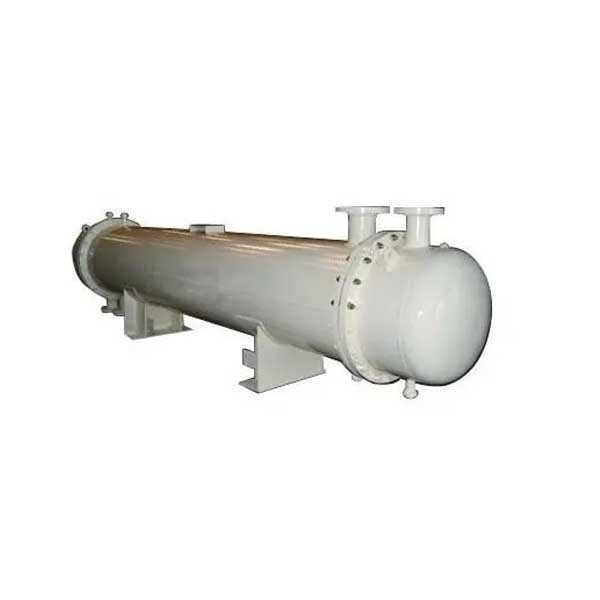

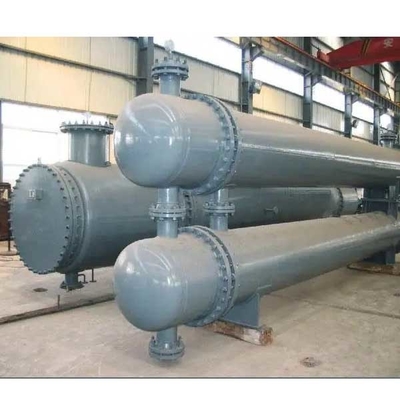

SS304 Double Tube Sheet 316L Stainless Steel 1400mm Exchanger Bundle

Penukar Panas Tabung Ganda Stainless Steel

Keterangan

Penukar panas tabung ganda adalah perangkat yang mentransfer sebagian panas dari fluida panas ke fluida dingin, juga dikenal sebagai penukar panas.Ini menempati posisi penting dalam kimia, minyak bumi, listrik, makanan dan banyak produksi industri lainnya.Dalam produksi kimia, penukar panas dapat digunakan sebagai pemanas, pendingin, kondensor, evaporator dan reboiler, dll., dan banyak digunakan.

Parameter

Fitur struktural

1. Pengosongan penuh adalah desain utama penukar panas lembaran tabung ganda untuk menghindari sisa air farmasi;

2. Pastikan bahwa bahan dalam lumen sepenuhnya dikosongkan dan tidak memiliki residu, yang secara efektif dapat mengurangi dan mencegah reproduksi statis koloni dan risiko kontaminasi mikroba;

3. Untuk lumen aliran ganda, perlu untuk mempertimbangkan pengendalian aliran campuran yang disebabkan oleh koneksi pengosongan antara lumen dalam kisaran terbatas;

4. Dikombinasikan dengan metode pemasangan di tempat, bisa vertikal atau horizontal (kemiringan 5‰);

tes tekanan

(1) Setelah ekspansi kekuatan lembaran ban dalam dan tabung penukar panas, uji tekanan air dilakukan di sisi cangkang.Setelah uji tekanan air memenuhi syarat, dilakukan uji kedap udara.Setelah melewati pemeriksaan, penyambungan dan perakitan lembaran tabung luar dan tabung penukar panas harus dilakukan.

(2) Setelah pengelasan kekuatan (pengelasan busur argon) + sambungan ekspansi lembaran tabung luar dan tabung pertukaran panas dirakit, sambungan las dikenakan pengujian penetrasi setelah pengelasan.

(3) Uji tekanan air dilakukan dalam proses akumulasi cairan.Setelah pengujian memenuhi syarat, pengujian kedap udara dilakukan.

(4) Uji kebocoran amonia dilakukan di sisi cangkang, dan uji kebocoran amonia dilakukan di port pelepasan sisi akumulasi cairan untuk memeriksa sambungan sambungan antara lembaran tabung luar dan tabung pertukaran panas.

(5) Setelah perakitan kotak pipa selesai, uji tekanan dan tekanan air dilakukan di sisi pipa.
