25-200m3 / H PSA Oxygen Generator PLC Pabrik Gas Kelas Medis

Kemurnian Tinggi Pengiriman Cepat Generator Oksigen PSA Kelas Medis

Keterangan

Generator oksigen PSA: Setelah udara mentah diberi tekanan oleh kompresor udara, sistem pretreatment udara menghilangkan kotoran padat seperti minyak dan debu dan sebagian besar air gas, dan memasuki menara adsorpsi yang dilengkapi dengan saringan molekuler zeolit ​​(ZMS), di mana nitrogen , Karbon dioksida dan uap air secara selektif diadsorpsi oleh adsorben, dan oksigen melewati menara adsorpsi, dan oksigen dikeluarkan sebagai produk gas.

spesifikasi

struktur

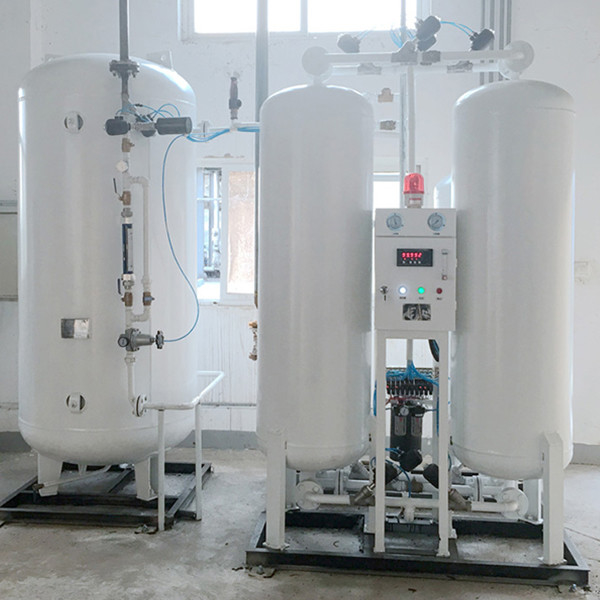

Peralatan produksi oksigen PSA terutama terdiri dari kompresor udara, pengering dingin, perangkat degreasing, sistem adsorpsi, tangki penyangga oksigen dan sistem kontrol.

1. Kompresor udara: Kompresor udara menyediakan udara mentah untuk seluruh sistem.Menurut produksi gas dari peralatan produksi oksigen adsorpsi tekanan ayunan, kompresor udara yang memenuhi kondisi desain dipilih untuk pasokan udara.

2. Pengering dingin: Setelah kompresor udara menekan udara bahan baku, udara terkompresi dari suhu tinggi dan tekanan tinggi memasuki pengering dingin untuk pendinginan, pengeringan dan penghilangan pengotor, dan udara terkompresi suhu rendah dan tekanan tinggi diperoleh.

3. Perangkat degreasing: Perangkat degreasing menghilangkan kabut minyak di udara terkompresi pada suhu rendah dan tekanan tinggi untuk mencegah kabut minyak di udara mempengaruhi kehidupan saringan molekuler zeolit.

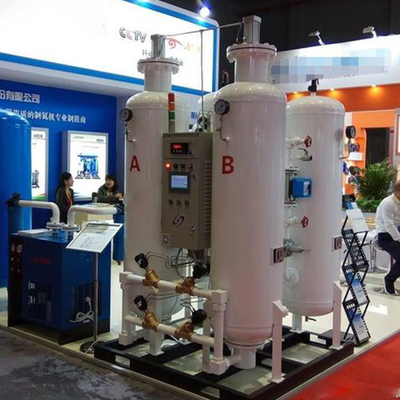

4. Sistem adsorpsi: Sistem adsorpsi terdiri dari dua menara adsorpsi yang dilengkapi dengan adsorben saringan molekul zeolit ​​​​dan katup pipa.Udara terkompresi pada suhu rendah dan tekanan tinggi masuk dari bagian bawah menara A. Ketika mengalir melalui lapisan adsorben, nitrogen, karbon dioksida, uap air, dll. di udara diserap.Oksigen dikumpulkan ke bagian atas menara adsorpsi melalui unggun adsorpsi sebagai keluaran gas produk.Pada saat yang sama, menara B dalam kondisi regenerasi.Ketika menara adsorpsi untuk adsorpsi akan mencapai saturasi adsorpsi, di bawah penyesuaian sistem kontrol, suhu rendah dan udara bertekanan tinggi memasuki menara B untuk memulai adsorpsi dan produksi oksigen.Menara A dan B bergantian bergantian untuk mencapai tujuan produksi oksigen terus menerus.

5. Tangki penyangga oksigen: menyimpan gas produk (oksigen), dan berperan dalam mengatur seluruh rangkaian peralatan.

6. Sistem kontrol: Insinyur memasukkan program kontrol katup yang telah ditulis sebelumnya ke dalam pengontrol PLC, menyesuaikan pembukaan dan penutupan setiap katup pneumatik melalui katup solenoida, dan mewujudkan adsorpsi dan regenerasi sistem adsorpsi dalam waktu yang ditentukan.
