Teknologi PSA 300nm3 / H Untuk Generasi Oksigen

Harga Generator Oksigen PSA Pabrik Oksigen Medis Dan Industri

Keterangan

Generator oksigen adsorpsi tekanan ayunan adalah peralatan otomatis untuk memisahkan oksigen dari udara dengan menggunakan saringan molekul zeolit ​​​​sebagai adsorben dan menggunakan prinsip adsorpsi tekanan dan desorpsi tekanan.Zeolit ​​adalah sejenis bahan adsorpsi berpori yang diproses dengan proses khusus, permukaan dan bagian dalam yang penuh dengan adsorben granular berbentuk bola mikro, berwarna kuning muda.

Parameter

Komposisi:

1. Kompresor udara

Sebagai peralatan listrik sumber udara dari generator nitrogen PSA, kompresor udara umumnya dipilih: mesin sekrup, centrifuge, untuk menyediakan udara tekan yang cukup untuk generator nitrogen untuk memastikan operasi normal generator nitrogen.

2. Tangki penyangga

Fungsi tangki penyimpanan adalah untuk menyangga, menstabilkan, dan mendinginkan;sehingga mengurangi fluktuasi tekanan sistem, sepenuhnya menghilangkan kotoran minyak dan air melalui katup pembuangan bawah, sehingga udara terkompresi dapat dengan lancar melewati komponen pemurnian udara terkompresi, memastikan pengoperasian peralatan yang andal dan stabil.

3. Perangkat pemurnian udara terkompresi

Udara terkompresi dari tangki penyangga pertama-tama dilewatkan ke perangkat pemurnian udara terkompresi.Udara terkompresi pertama-tama menghilangkan sebagian besar minyak, air, dan debu dengan penghilang minyak berefisiensi tinggi, dan kemudian melewati pengering beku untuk lebih mendinginkan dan menghilangkan air, dan filter halus menghilangkan minyak dan debu.Dan pemurnian mendalam dilakukan oleh filter halus berikut.Sesuai dengan kondisi kerja sistem, Hande secara khusus merancang satu set pembersih gemuk udara terkompresi untuk mencegah kemungkinan penetrasi minyak jejak dan memberikan perlindungan yang cukup untuk saringan molekuler.Komponen pemurnian udara yang dirancang secara ketat memastikan masa pakai saringan molekuler zeolit, dan udara bersih yang diolah oleh komponen ini dapat digunakan untuk gas instrumen.

4. Tangki pesawat udara

Fungsi tangki penyimpanan udara adalah untuk mengurangi denyut aliran udara dan memainkan peran penyangga;sehingga mengurangi fluktuasi tekanan sistem, sehingga udara terkompresi dapat dengan lancar melewati komponen pemurnian udara terkompresi, sehingga dapat sepenuhnya menghilangkan kotoran minyak dan air dan mengurangi beban perangkat pemisahan oksigen dan nitrogen PSA berikutnya.Pada saat yang sama, ketika menara adsorpsi diaktifkan, ia juga menyediakan sejumlah besar udara terkompresi untuk perangkat pemisahan oksigen dan nitrogen PSA untuk secara cepat meningkatkan tekanan dalam waktu singkat, sehingga tekanan di menara adsorpsi dengan cepat naik ke tekanan kerja, memastikan peralatan dapat diandalkan dan stabil.Lari.

5. Perangkat pemisahan oksigen dan nitrogen

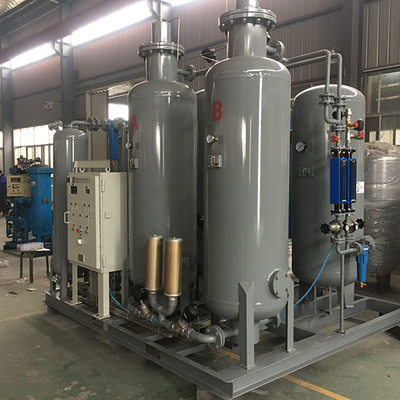

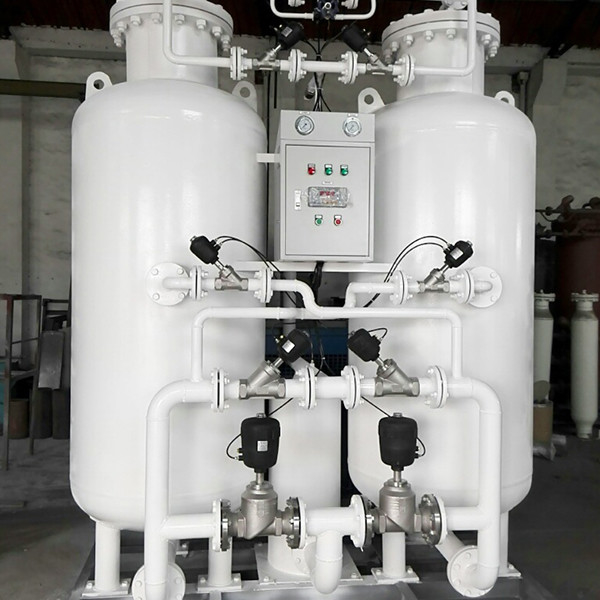

Ada dua menara adsorpsi, A dan B, dilengkapi dengan saringan molekuler untuk generator oksigen.Ketika udara terkompresi bersih memasuki ujung inlet menara A dan mengalir ke ujung outlet melalui saringan molekuler, nitrogen diserap olehnya, dan produk oksigen mengalir keluar dari ujung outlet menara adsorpsi.Setelah beberapa waktu, saringan molekuler di Menara A jenuh dengan adsorpsi.Pada saat ini, menara A secara otomatis menghentikan adsorpsi, dan udara terkompresi mengalir ke menara B untuk menyerap nitrogen dan menghasilkan oksigen, dan meregenerasi saringan molekuler menara A. Regenerasi saringan molekuler diwujudkan dengan menjatuhkan menara adsorpsi secara cepat ke tekanan atmosfer untuk menghilangkan nitrogen yang teradsorpsi.Kedua menara secara bergantian melakukan adsorpsi dan regenerasi untuk menyelesaikan pemisahan oksigen dan nitrogen, dan terus menerus mengeluarkan oksigen.Semua proses di atas dikendalikan oleh pengontrol logika yang dapat diprogram (PLC).Ketika kemurnian oksigen di ujung outlet diatur ke nilai yang ditetapkan, program PLC bertindak untuk membuka katup ventilasi otomatis untuk secara otomatis melepaskan oksigen yang tidak memenuhi syarat, memotong aliran oksigen yang tidak memenuhi syarat ke titik gas, dan menggunakan peredam untuk mengurangi kebisingan di bawah 78dBA saat gas dibuang.

6. Tangki proses oksigen

Tangki penyangga oksigen digunakan untuk menyeimbangkan tekanan dan kemurnian oksigen yang dipisahkan dari sistem pemisahan nitrogen-oksigen untuk memastikan pasokan oksigen yang stabil dan berkelanjutan.Pada saat yang sama, setelah menara adsorpsi diaktifkan, ia akan mengisi ulang sebagian gasnya sendiri kembali ke menara adsorpsi, di satu sisi, ini membantu menara adsorpsi untuk meningkatkan tekanan, dan di sisi lain, ia juga memainkan peran dalam melindungi lapisan tempat tidur, yang memainkan proses yang sangat penting dalam pengoperasian peralatan.Peran pendukung.
