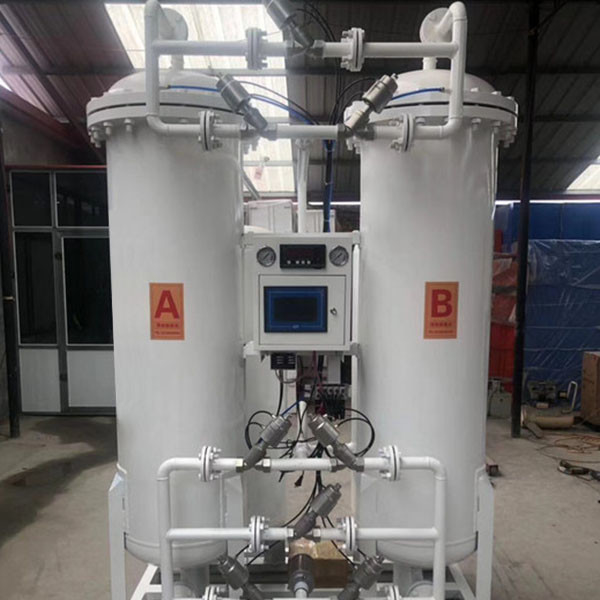

Generator Oksigen Adsorpsi Tekanan Konsentrasi Tinggi Industri
Keterangan
Generator oksigen PSA menggunakan udara bertekanan bersih sebagai bahan baku, saringan molekul zeolit sebagai adsorben, dan menggunakan prinsip adsorpsi ayunan tekanan untuk mendapatkan oksigen pada suhu kamar.Menurut perbedaan jumlah adsorpsi oksigen dan nitrogen di udara pada permukaan saringan molekuler zeolit dan tingkat difusi oksigen dan nitrogen yang berbeda dalam saringan molekuler zeolit, pembukaan dan penutupan katup pneumatik dikendalikan oleh pengontrol yang dapat diprogram untuk mewujudkan adsorpsi tekanan dan desorpsi dekompresi.proses untuk menyelesaikan pemisahan oksigen dan nitrogen untuk mendapatkan oksigen kemurnian yang dibutuhkan.
Parameter
| Model nomor. |
Kapasitas (Nm3) |
Kemurnian |
Tekanan Pekerjaan |
Konsumsi udara
m3/mnt
|
Dimensi (mm)
L*W*H |
| 93-10 |
10 |
93±3% |
0,8 Bar |
2.17 |
2500*1300*2100 |
| 93-20 |
20 |
93±3% |
0,8 Bar |
4.33 |
3200*1700*2200 |
| 93-30 |
30 |
93±3% |
0,8 Bar |
6.5 |
2800*2200*3200 |
| 93-40 |
40 |
93±3% |
0,8 Bar |
8.7 |
3000*1300*2400 |
| 93-50 |
50 |
93±3% |
0,8 Bar |
10.83 |
3100*1300*2400 |
| 93-60 |
60 |
93±3% |
0,8 Bar |
13 |
3100*1600*2400 |
| 93-70 |
70 |
93±3% |
0,8 Bar |
15.17 |
2600*2100*2400 |
| 93-80 |
80 |
93±3% |
0,8 Bar |
17.33 |
2600*2100*2480 |
| 93-90 |
90 |
93±3% |
0,8 Bar |
19.5 |
2800*2200*3200 |
| 93-100 |
100 |
93±3% |
0,8 Bar |
21.7 |
2800*2200*3200 |
| 93-120 |
120 |
93±3% |
0,8 Bar |
26 |
3200*2700*2400 |
| 93-150 |
150 |
93±3% |
0,8 Bar |
32.5 |
3500*2600*2450 |
| 93-180 |
180 |
93±3% |
0,8 Bar |
39 |
3500*2600*2450 |
| 93-200 |
200 |
93±3% |
0,8 Bar |
43.3 |
3500*2600*2450 |
debug
1. Periksa kabel kabinet kontrol, terutama untuk memeriksa apakah saluran memiliki koneksi virtual, koneksi yang salah atau korsleting.Setelah memastikan bahwa itu benar, hidupkan catu daya dan periksa apakah setiap komponen dan instrumen dihidupkan.
2. Periksa apakah udara pilot elektromagnetik generator oksigen, seperti hisap kiri, pemerataan tekanan, hisap kiri, dll., Sesuai dengan udara pilot katup pneumatik, dan apakah ada koneksi yang salah.
3. Buka katup yang masuk ke tangki penyangga udara generator oksigen untuk memungkinkan udara masuk ke tangki penyangga, dan pada saat yang sama buka katup blowdown tangki penyangga untuk mengosongkan tangki penyangga sampai serba-serbi di tangki penyangga terkuras .
4. Ketika tekanan tangki penyangga udara mencapai 0,7 ~ 0,8 (0,5-0,6) Mpa, sesuaikan katup pengurang tekanan udara pilot untuk membuat tekanan menjadi 0,4Mpa atau 0,5Mpa (kontrol udara tunggal 0,5Mpa kontrol udara ganda 0,4Mpa) .
5. Buka katup masuk mesin oksigen.Ukuran pembukaan katup didasarkan pada kenyataan bahwa tekanan tangki penyangga udara sekitar 0,05MPA lebih tinggi dari tekanan adsorpsi selama operasi normal.
6. Tekan tombol manual katup solenoid hisap kiri generator oksigen untuk membuat tekanan adsorpsi mencapai 0.8Mpa (0.6Mpa) dan mempertahankan tekanan untuk jangka waktu tertentu.Periksa setiap antarmuka tangki adsorpsi kiri untuk melihat apakah ada kebocoran udara, dan amati apakah knalpot telah habis.Periksa apakah tekanan tangki adsorpsi kiri dan tangki adsorpsi kanan naik atau turun.Jika ditemukan kebocoran udara, periksa apakah katup pneumatik tidak tertutup rapat atau terjebak terak las.Periksa pemerataan tekanan dengan cara yang sama, dan adsorpsi yang tepat.
7. Nyalakan sakelar generator oksigen.Karena gas adsorpsi di menara adsorpsi perlu diganti ketika baru dinyalakan, katup yang memasuki tangki penyimpanan oksigen tidak boleh dibuka untuk saat ini, dan biarkan siklus kerja menara adsorpsi generator oksigen selama 2-3 siklus, dan kemudian perlahan Buka katup produksi gas oksigen, dan buka sekecil mungkin untuk memungkinkan oksigen murni masuk ke tangki penyimpanan oksigen.Pada saat yang sama, buka katup blowdown tangki penyangga untuk mengosongkannya, dan tiriskan serba-serbi di tangki penyangga.
8. Buka katup backflush generator oksigen.
9. Setelah tekanan tangki oksigen mencapai 0,6 Mpa ~ 0,7 Mpa (0,4Mpa-0,5Mpa), sesuaikan katup pengurang tekanan oksigen untuk membuat tekanan outlet mencapai nilai yang dibutuhkan pengguna.
10. Buka katup pemerataan dan kendalikan perbedaan tekanan pemerataan antara 0,05MPA-0,1MPA.(Jika tekanan disamakan dari menara kiri ke menara kanan, tekanan yang disamakan dari menara kiri = tekanan adsorpsi menara kiri - tekanan ketika pemerataan tekanan menara kiri selesai, dan tekanan pemerataan menara kiri menara kanan = tekanan ketika pemerataan tekanan menara kanan selesai)
11. Setel berulang kali katup pemerata tekanan dan katup masuk hingga tekanan adsorpsi dan tekanan pemerataan tekanan memenuhi persyaratan pada saat yang bersamaan.
12. Perlahan buka katup port pengambilan sampel pengukur oksigen, dan volume oksigen dikontrol pada 300-500 ml.Jika tidak ada flow meter, Anda dapat merasakan volume oksigen dengan punggung tangan Anda, dan Anda dapat merasakan sedikit udara yang bertiup melalui punggung tangan Anda.
13. Setelah langkah start-up produksi oksigen selesai, kemurnian perlahan akan naik untuk mencapai target kontrak.
