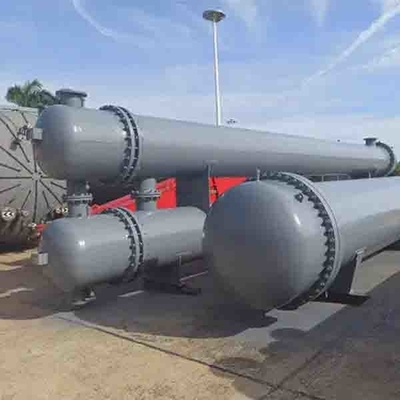

4.5mpa Shell Tube Heat Exchanger

Penukar Panas Shell Dan Tabung Gas Alam Penjualan Panas

Keterangan

Penukar panas shell and tube masih mendominasi peralatan pertukaran panas yang digunakan dalam produksi kimia.Meskipun tidak sebagus peralatan pertukaran panas baru lainnya dalam hal efisiensi pertukaran panas, struktur kompak dan konsumsi bahan logam, penukar panas shell and tube memiliki keunggulan struktur padat, fleksibilitas operasi yang besar, kemampuan beradaptasi yang kuat, keandalan yang tinggi dan berbagai bahan., kapasitas pemrosesan yang besar, dapat menahan suhu tinggi dan tekanan tinggi dan karakteristik lainnya, sehingga masih banyak digunakan dalam rekayasa.

Spesifikasi

struktur produk

Penukar panas shell-and-tube terdiri dari shell, bundel tabung transfer panas, lembaran tabung, baffle (baffle) dan kotak tabung.Cangkangnya sebagian besar berbentuk silinder, dengan bundel tabung dipasang di dalam, dan kedua ujung bundel tabung dipasang pada lembaran tabung.Dua fluida, panas dan dingin, untuk pertukaran panas, satu mengalir di dalam tabung, yang disebut fluida sisi tabung;yang lain mengalir di luar tabung, yang disebut fluida sisi shell.Untuk meningkatkan koefisien perpindahan panas fluida di luar tabung, beberapa penyekat biasanya dipasang di cangkang.Baffle dapat meningkatkan kecepatan fluida di sisi shell, memaksa fluida melewati bundel tabung beberapa kali secara lateral sesuai dengan jalur yang ditentukan, dan meningkatkan tingkat turbulensi fluida.Tabung penukar panas dapat diatur dalam segitiga sama sisi atau bujur sangkar pada lembaran tabung.Susunan segitiga sama sisi kompak, fluida di luar tabung memiliki tingkat turbulensi yang tinggi, dan koefisien perpindahan panas besar;pengaturan persegi nyaman untuk dibersihkan di luar tabung, dan cocok untuk cairan yang rentan terhadap penskalaan.
