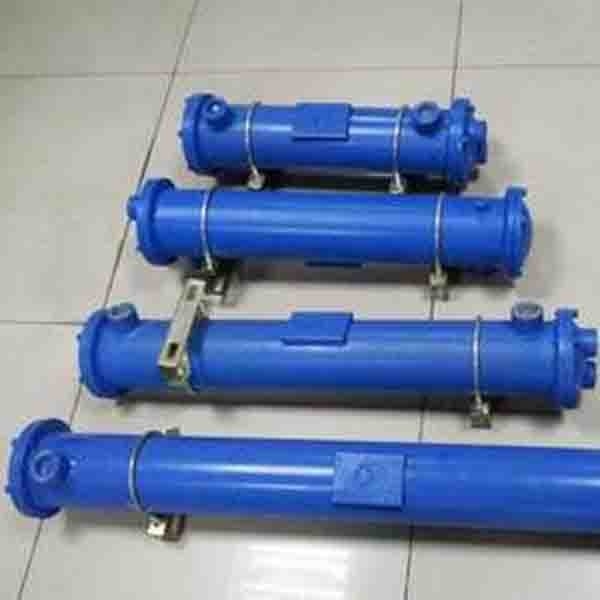

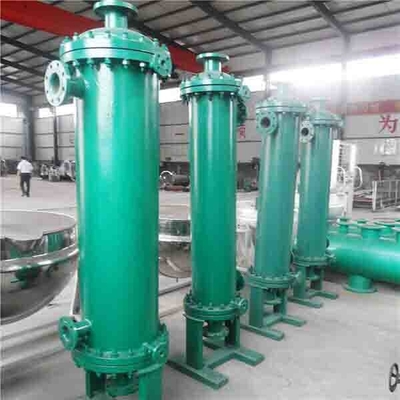

0,375 "Penukar Panas Tabung Air

Shell Stainless Steel Dan Penukar Panas Tabung Untuk Pemanas Air

Keterangan

Penukar panas shell-and-tube juga disebut penukar panas shell-and-tube.Ini adalah penukar panas partisi dengan permukaan dinding bundel tabung tertutup di shell sebagai permukaan perpindahan panas.Penukar panas jenis ini memiliki struktur yang relatif sederhana dan dapat diandalkan dalam pengoperasiannya.Itu dapat dibuat dari berbagai bahan struktural (terutama bahan logam), dan dapat digunakan di bawah suhu tinggi dan tekanan tinggi.Ini adalah jenis yang banyak digunakan saat ini.

Parameter

Tindakan pencegahan

1. Penukar panas harus diuji secara hidrolik pada tekanan kerja 1,5 kali.Bagian uap tidak boleh lebih rendah dari tekanan suplai uap ditambah 0,3MPa;bagian air panas tidak boleh lebih rendah dari 0.4MPa.Di bawah tekanan uji, pertahankan tekanan tanpa penurunan selama 10 menit.

2. Ujung depan penukar panas shell-and-tube harus memiliki ruang untuk mengekstraksi dan membongkar bundel tabung, yaitu, jarak antara kepalanya dan dinding atau atap tidak boleh kurang dari panjang penukar panas, dan lebar bersih saluran operasi peralatan tidak boleh kurang dari 0,8 m.

3. Ketinggian pemasangan berbagai katup dan instrumen harus mudah dioperasikan dan diamati.

4. Bagian atas pemanas (umumnya mengacu pada katup pengaman) harus memenuhi persyaratan pemasangan dan pengujian, dan tidak boleh kurang dari 0,2 m.
