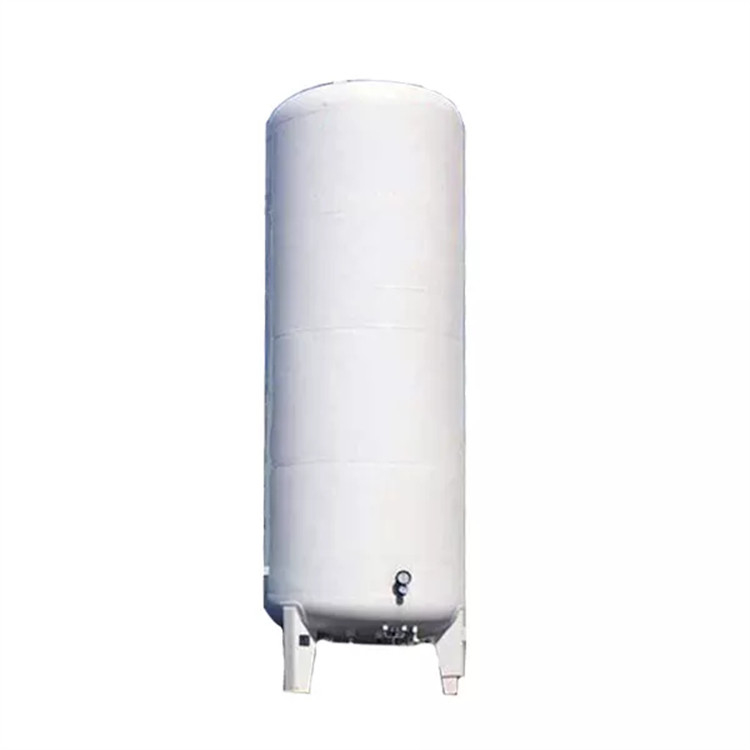

Tangki Penyimpanan Hidrogen Cryogenic Silinder Gas Cair

1) Badan tangki: bejana tekan yang terdiri dari wadah dalam, kulit luar, dan lapisan insulasi termal.

2), wadah bagian dalam (bahan umumnya stainless steel): tangki bagian dalam yang menyimpan cairan kriogenik dan dapat menahan tekanan kerja.Umumnya meliputi: silinder, kepala, lubang got kerajinan, cincin penguat tekanan eksternal, dll.

3) Shell (umumnya terbuat dari baja karbon atau baja paduan rendah): wadah kedap udara yang membentuk dan melindungi ruang isolasi vakum.Umumnya, ini termasuk: badan silinder, kepala, cincin penguat tekanan eksternal, sambungan pipa tembus dinding, lug pengangkat, penopang, dll.

4) Interlayer: mengacu pada ruang tertutup yang terbentuk antara wadah bagian dalam dan kulit luar.Umumnya, itu termasuk: bahan insulasi termal (pasir bubuk-mutiara vakum), wadah bagian dalam dan bagian luar yang menghubungkan bagian pendukung, dan pipa aliran yang dievakuasi.

5) Sistem perpipaan umumnya meliputi: pelepasan pengaman dan pipa ventilasi, pipa timah pengukur level cairan tekanan diferensial, pipa indikator cairan penuh (pipa pelimpah), pipa saluran masuk cair, saluran masuk cairan supercharger, pipa saluran keluar udara, pipa pemompaan.tabung vakum, dll.
